Konfigurasi DNS Server Pada Debian Linux

Konfigurasi DNS Server Pada Debian Linux

Tutorial LIUS   9:23 PM

Hal yang pertama dilakukan adalah menginstal Bind9 , dalam menginstall Bind9 dapat dilakukan dengan 2 cara, baik menggunakan DVD maupun secara online, kali ini kita akan melakukan penginstallan secara online melalui repo UI.

Installasi Bind9

· Menginstall bind9 dengan perintah : apt-get install bind9

· Lalu ketik Y untuk menjalankannya

· Gambar di atas menunjukkan bahwa penginstallan bind9 telah selesai.

Selanjutnya kita akan mulai melakukan konfigurasi DNS

Mengkonfigurasi DNS server

a) Membuat zona domain

· Edit dan tambahkan konfigurasi untuk forward ( saya beri nama db.lius ) dan reverse (saya beri nama db.hermansyah), pada file named.conf atau bisa juga pada file named.conf.local

· Pindah ke directory etc/bind

· Jalankan perintah nano named.conf.local dan edit seperti gambar :

· Copy kan file ke db.lius dan db.hermansyah, dengan perintah :

cp db.local db.lius

cp db.127 db.hermansyah

· Kemudian edit db.lius dengan perintah : nano db.lius, seperti gambar :

· Kemudian edit db.hermansyah dengan perintah : nano db.hermansyah, seperti gambar :

Terakhir lakukan pengujian, dengan perintah : nslookup www.lius.net

Cara Menghubungkan Debian Pada VirtualBox dengan Internet

Cara Menghubungkan Debian Pada VirtualBox dengan Internet

Tutorial LIUS   10:24 PM

· Konfigurasi VirtualBox, pada Network untuk setting adapter sesuai gambar dan klik OK.



· Langkah selanjutnya adalah setting pada network sharing center

· Pilih Wireless Network Connection, Properties, Sharing



· Jalankan perintah : nano /etc/resolv.conf



· Jangan lupa lakukan restart setiap melakukan perubahan

· Jalankan perintah ping google.com, bila tampilan seperti di bawah ini maka server debian sudah terhubung dengan internet.

Konfigurasi IP Address Pada Server Debian 8

Konfigurasi IP Address Pada Server Debian 8

Tutorial LIUS   8:13 PM

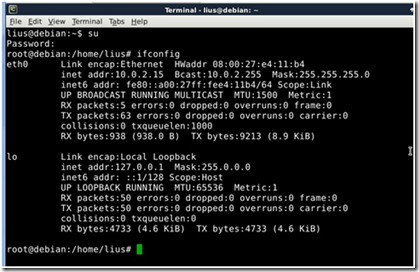

· Login dengan super user dengan mengetikka su dan password root nya :



· Untuk mengetahui interface apa saja yang terpasang pada server Debian, gunakan perintah ifconfig berikut.



· Konfigurasi IP address, dengan perintah: nano /etc/network/interfaces, akan saya buat IP address : 192.168.137.2



· Kemudian restart dengan perintah: /etc/init.d/networking restart

· Kemudian jalankan perintah ifconfig untuk melihat hasil konfigurasi IP address tadi.

Soal HOTS TKJ dan Pembahasan

Soal HOTS TKJ dan Pembahasan

Soal dan Pembahasan LIUS   9:14 PM

1. Dalam merakit sebuah computer PC terdiri dari beberapa elemen utama, yaitu : perangkat keras (hardware), perangkat lunak (software) dan brainware . Dengan demikian kita harus mengetahui perangkat apa saja yang termasuk kedalam elemen tersebut beserta struktur dari komputer itu sendiri. Buatlah dasar pengelompokkan berdasarkan struktur-struktur komputer !

Penyelesaian :

Struktur komputer dapat dikelompokkan, yaitu sebagai berikut :

a. Input Device (Alat Masukan), alat yang digunakan untuk menerima input dari luar sistem, dan dapat berupa signal input atau maintenance input. Seperti : keyboard dan mouse.

b. Output Device (Alat Keluaran), perangkat keras komputer yang berfungsi untuk menampilkan keluaran sebagai hasil pengolahan data. Seperti :

c. CPU (Central Processing Unit), merupakan otak sistem komputer, seperti : memori yang terdapat didalam CPU.

d. Storage Device, seperti : harddisk dan CD Room.

e. Periferal, seperti : modem dan kartu jaringan.

2. Untuk membangun jaringan komputer pada suatu tempat, kita harus memahami tentang jenis - jenis jaringan komputer berdasarkan cakupan areanya seperti : PAN, LAN, MAN dan WAN yang telah kita ketahui bahwa jenis jaringan LAN sangat populer saat ini. Karakteristikkan jenis jaringan LAN tersebut!

Penyelesaian :

LAN (Local Area Network) adalah jaringan komputer yang mencakup wilayah kecil seperti jaringan komputer kampus, gedung, kantor, dalam rumah dan sekolah.

Ciri-ciri dari jaringan LAN:

• Bekerja di area geografis yang terbatas.
• Dapat digunakan multi-access hingga high-bandwidth.
• Administrasi dilakukan melalui administrator lokal.
• Koneksi secara Full-Time dan langsung (Directly Connected ).

3. Pada suatu sekolah akan membangun jaringan komunikasi VoIP berbasis Briker dengan tujuan utama sebagai sarana komunikasi lokal secara gratis. Sebelum diterapkan secara nyata tentunya perlu dilakukan simulasi dari jaringan komunikasi VoIP tersebut. Rincikanlah kebutuhan software maupun hardware serta langkah-langkah yang akan dituju atau dilakukan untuk keperluan simulasi tersebut!

Penyelesaian :

a. Kebutuhan Hardware :

· Laptop : 2 buah

· Smartphone : 2 buah

· Kabel UTP : 2 meter

· RJ 45 : 2 buah

· Wireless Router : 1 buah

b. Kebutuhan Software :

· Sistem Operasi : Windows 7 64 bit

· VirtualBOX : Untuk windows

· Server Briker : Briker 2.0.4

· Softphone : Linphone

c. Langkah – langkah yang dituju :

· Menginstall Virtual Box dan melakukan konfigurasinya.

· Menginstall Briker di VirtualBOX.

· Konfigurasi Wireless Router.

· Melakukan setting IP address.

· Melakukan konfigurasi Briker di web browser.

· Melakukan konfigurasi Softphone.

· Melaksanakan pengujian.

4. Untuk mengumpulkan informasi yang berguna dari berbagai bagian jaringan sehingga jaringan dapat diatur dan dikontrol dengan menggunakan informasi yang telah terkumpul maka diperlukan sistem monitoring jaringan. Gambar di bawah ini adalah tampilan dari Nagios dalam memonitoring jaringan. Analisalah gambar tersebut yang ditandai dengan lingkaran merah!

Penyelesaian :

Gambar tersebut adalah menu service yang menampilkan Service Status detail. Dari halaman ini, terlihat service apa saja yang dimonitoring pada semua host, sesuai dengan konfigurasi yang dilakukan. Pada bagian status, terlihat status dari masing-masing service, apakah service tersebut berstatus OK, Unknown, atau Critical. Pada status information, tertulis keterangan dari tiap status dari service yang dimonitoring.

Pada gambar yang ditandai diperoleh hasil analisa, sebagai berikut :

· Ada 16 tipe servis.

· 11 dalam kondisi baik.

· 5 servis bermasalah.

· 1 terdapat peringatan.

· 4 dalam kondisi kritis.

5. Sebuah gedung memiliki 10 Kamar disetiap lantai, dan akan diberikan akses internet pada masing-masing kamar. Jumlah lantai gedung tersebut adalah 3. Rancanglah topologi, media transmisi yang digunakan dan kebutuhan jaringan untuk gedung tersebut !

Penyelesaian :

Topologi menggunakan star dan media transmisi menggunakan media copper yaitu kabel twisted pair.

a. Gambar Topologi

Keteragan :

Sumber WAN = Modem

b. Router Utama min 4 Port dengan pembagian sebagai berikut :

No	Port Ethernet	Keterangan
1	Eth1	WAN
2	Eth2	Lantai1
3	Eth3	Lantai2
4	Eth4	Lantai3

c. Kebutuhan Hardware :

No	Nama	Jumlah	Satuan
1	Modem ADSL	1	Buah
2	Switch Hub 10/100 Mbps 16 Port	3	Buah
3	Router Utama	1	Buah
4	Kabel UTP	35	Set
5	Konektor RJ45	100	Buah

Cara Menginstall Software Melalui Repository Indonesia ke Debian

Cara Menginstall Software Melalui Repository Indonesia ke Debian

Tutorial LIUS   8:57 PM

Debian memiliki berbagai paket software yang tersedia di dalam repository baik berupa link internet maupun dalam bentuk CD/DVD. Dengan repositori kita dapat men-dapatkan aplikasi yang kita inginkan karena sudah tersedia banyak sekali aplikasi-aplikasi atau library pendukung yang siap kita gunakan. Untuk instalasi paket aplikasi pada debian-based (Ubuntu, Linux Mint, Xubuntu,dll) ada beberapa cara, antara lain menggunakan apt, dpkg, dan aptitude.

APT menggunakan sebuah file yang berisi daftar 'sumber' dari paket yang dapat diperoleh. File ini disimpan dalam direktoi / etc / apt / sources.list. Untuk mengkon-figurasinya, maka diketikkan perintah # nano /etc/apt/sources.list. untuk menginstall paket, maka digunakan perintah #apt-get install nama_paket, sedangkan untuk menghapusnya, maka digunakan perintah #apt-get install remove nama_paket atau # apt-get purge nama_paket.

Melakukan setting repositori untuk installasi software melalui jaringan internet

· Jalankan perintah : nano /etc/apt/sources.list untuk melihat semua alamat repositori diletakan pada file sources.list

· Tambahkan alamat Repositori Server pada file tersebut. Dan beri tanda “#” yang berarti Disable, pada alamat repositori yang tidak diperlukan.

· Penambahan alamat repositori server indonesia dari UI

· Update database repositori, agar dapat mengenali seluruh paket software yang tersedia, dengan perintah : apt-get update dan apt-get upgrade

Cara Menginstall Debian di VirtualBox

Cara Menginstall Debian di VirtualBox

Tutorial LIUS   8:20 PM

· Jalankan VirtualBox, kemudian pilih menu Create a New Virtual Machine, seperti gambar berikut ini :

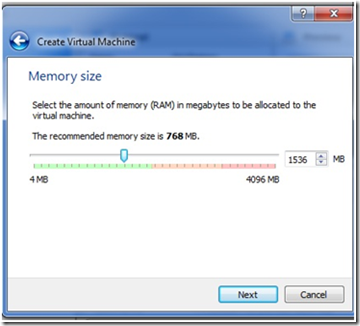

· Menentukan besarnya RAM yang akan digunakan, Saya buat ¾ dari RAM yang berwarna hijau.

· Membuat virtual hard drive gambar seperti berikut ini :

· Proses berikutnya adalah memilih tipe file yang diinginkan kemudian klik Next.

· Memilih model penyimpanan pada physical hard drive, seperti gambar berikut ini.

· Langkah berikutnya adalah penulisan nama virtual hard drive dan juga pada folder mana file tersebut akan disimpan. Apabila tidak akan mengganti nama virtual hard drive serta foldernya mengikuti defaultnya, maka tekan create. Pada gambar di bawah juga dapat dilakukan pengaturan besarnya kapasitas hard drive yang diperlukan.

· Kemudian pilih storage , Empty, dan cari file iso diletakkan atau disimpan.

· Klik OK

· Langkah berikutnya adalah memilih menu Start yang ada pada button anak panah yang berwarna hijau, seperti pada gambar dibawah ini.

· Ketika mengklik button start pada gambar di atas, maka akan muncul seperti gambar berikut ini.

· Pilih Grapichal Install

· Kemudian Pilih seperti gambar di bawah :

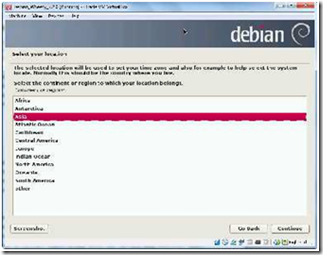

· Langkah berikutnya adalah pemilihan lokasi, dan pilihlah lokasi Other seperti gambar berikut ini.

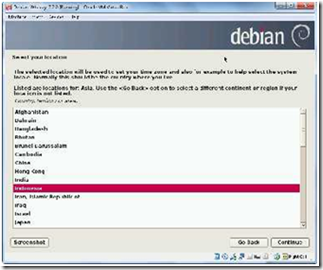

· Pemilihan lokasi yang berkaitan dengan time zone dan system locale. Pada halaman ini, normalnya dipilih berdasarkan nama Negara dimana saudara berada, other -> Asia -> Indonesia.

· Langkah berikutnya adalah pemilihan locale configure.

· Langkah selanjutnya adalah menentukan konfigurasi keyboard. Standar keyboard yang digunakan adalah American English.

· Langkah berikutnya adalah konfigurasi jaringan (configure the network), berupa pengisian nama hostname, disini saya buat debian-server.

· Langkah selanjutnya adalah mengkonfigurasi domain name.. Domain name merupakan bagian bagian dari internet address yang benar untuk sebuah host name. Saya buat lius.net sebagai nama domainnya.

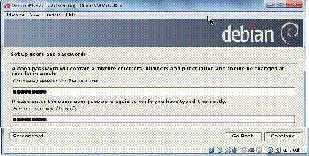

· Pemberian root password. Password untuk root harus diisikan agar sistem terjaga dengan aman. Password yang baik terdiri dari campuran huruf, angka, huruf besar dan karakter khusus dan secara periodic dapat diubah.

· Langkah selanjutnya adalah menambahkan nama user baru dan password.

· User account akan dibuat berdampingn dengan root account untuk keperluan aktifitas non administrative.

· Langkah selanjutnya adalah pemberian password pada user baru tersebut.

· Password yang baik terdiri dari campuran huruf besar, huruf kecil, angka dan karakter khusus serta diupdate secara berkala.

· Langkah berikutnya adalah mengkonfigurasi the clock (jam).

· Setelah mengklik Continue pada langkah di atas, maka akan muncul halaman partisi harddisk, seperti berikut ini.

· Pemilihan partisi hard disk dengan nama SCSI3 (0,0,0) (sda) – 8.6 GB ATA VBOX. Pada proses ini terdapat peringatan bahwa semua data yang ada dalam harddisk akan dihapus, seperti gambar berikut.

· Pemilihan partitioning schema pada hard disk terdapat tiga pilihan, yaitu : All files in one partition (recommended for for new user), Sparate /home partition dan Separate /home, /usr, /var, and /tmp partitions. Rekomendasi untuk user baru adalah semua file berada dalam satu partisi.

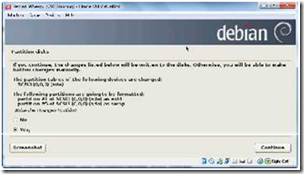

· Pada langkah ini berisi informasi tentang partisi hard disk. Terdapat informasi bahwa partition #1 of SCSI3 (0,0,0) as ext4 dan partition #5 of SCSI3 (0,0,0) as swap. Hal ini berarti bahwa untuk menginstall linux, minimal harus ada 2 partisi yaitu ext4 dan swap.

· Setelah proses install base system selesai, maka langkah selanjutnya adalah mengkonfigurasi the package manager. Apabila ingin menscan DVD lain, maka pilih Yes atau sebaliknya, seperti gambar berikut ini.

· Apabila menginginkan untuk menginstalasi dari network mirror, maka pilihkan option Yes dan begitu pula sebaliknya.

· Langkah selanjutnya adalah konfigurasi tentang popularity-contest.

· Langkah selanjutnya adalah pemilihan tentang software-software yang akan diinstal. Beberapa pilihan diantaranya adalah Graphical desktop environment, server, database, laptop dan standard system utilities.

· Pada tahap ini dilakukan konfigurasi terhadap man-db. Selain itu juga ditanyakan apakah saudara akan menginstall GRUB boot loader pada master boot record. Apabila menginginkan untuk menginstall GRUB boot loader pada master boot record, maka pilihlah Yes, kemudian kliik button Continue seperti gambar berikut ini.

· Tahap paling akhir adalah finishing instalasi dan telah muncul pesan Instalation Complete. Hal ini berarti bahwa proses instalasi telah selesai dilaksanakan dengan baik. Langkah berikutnya adalah menekan button Continue untuk melanjutkan proses berikutnya.

· Proses pertama kali booting setelah proses instalasi selesai dilaksanakan.

· Pada gambar berikut muncul informasi bahwa operating system yang berhasil diinstall adalah Debian GNU/Linux dengan Linux kernel 3.2.0-4- 486.

· Halaman loading pada sistem operasi Debian, ditunjukkan seperti gambar :

· Langkah selanjutnya adalah pemilihan user dan memasukkan password agar dapat login ke sistem Debian 8.

· Apabila username dan password yang dimasukkan benar, maka akan muncul halaman utama dari desktop Debian 8.
